Araç üstü kamera, ADAS ve otomatik sürüşü gerçekleştirmede önemli bir rol oynamaktadır. Bir araba kameralı bir araba panoramik kamera sisteminin uygulanması sürüş güvenliğini ve rahatlığını büyük ölçüde artırabilir. Panoramik görüntü sistemi Çince 360 derece panoramik görüntü sistemi veya sadece MVCS (MulTI-View Kamera Sistemi) olarak da adlandırılabilir. Panoramik görüntü sistemi, araç sürücülerinin, araçların yakınında gözlemlenmesi zor olan durumu hızlı ve doğru bir şekilde bulabilen ve sürüş güvenliğini artırabilecek acemi sürücüler için doğru sürüş kontrolünü sağlayan, görüntü bilgilerini sürerek daha sezgisel bir destek sağlar. gereksiz çizikler.

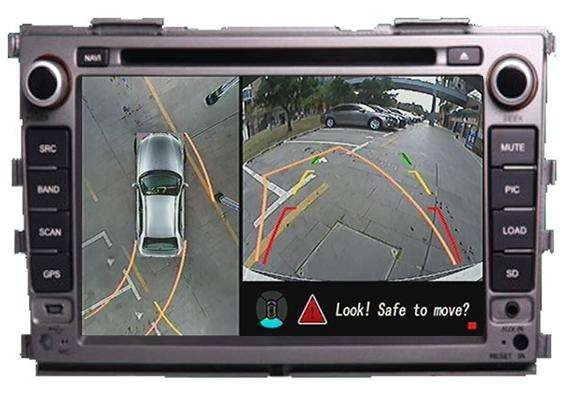

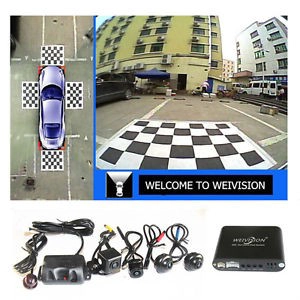

Panoramik görüş sistemi, aracın çevresinin tüm görüş alanını kapsayacak şekilde aracın etrafında 4 ila 8 geniş açılı yüksek hassasiyetli kameralar kurar ve toplanan parçaları dijital bilgiye dönüştürür ve bunları video sentezine gönderir ve Aynı anda toplanan arabanın ön, arka, sol ve sağ görüntüleri. Bileşenler, görüntü işleme biriminde bozulma azaltma → görünüm açısı dönüştürme → görüntü ekleme → görüntü geliştirme, analog sinyal çıkışına dönüştürme, 360 derecelik gövde üst görünümü oluşturma ve son olarak orta konsol ekranında görüntülenen ve sürücünün açıkça görmesini sağlayan Araç çevresinin mevcudiyeti Sürücülerin araçlarını kolayca park etmelerine yardımcı olmak için engellerin göreceli konumunu ve mesafelerini anlar ve engeller.
Panoramayı görüntülerken, taraflardan herhangi birinin tek bir görüntüsünü görüntülemek ve engelin konumunu ve mesafesini doğru bir şekilde bulmak için cetvel çizgisini kullanmak da mümkündür. ADAS, araç kamerasını kontrol ederek aracın çevre dostu güvenli sürüşünü gerçekleştirir ve panoramik kamera sistemi, aracın etkisini toplamak için vücut kamerasını kontrol ederek güvenli bir şekilde park eder. İki sistem bağımsız olarak ve yolculuk boyunca çalışır.

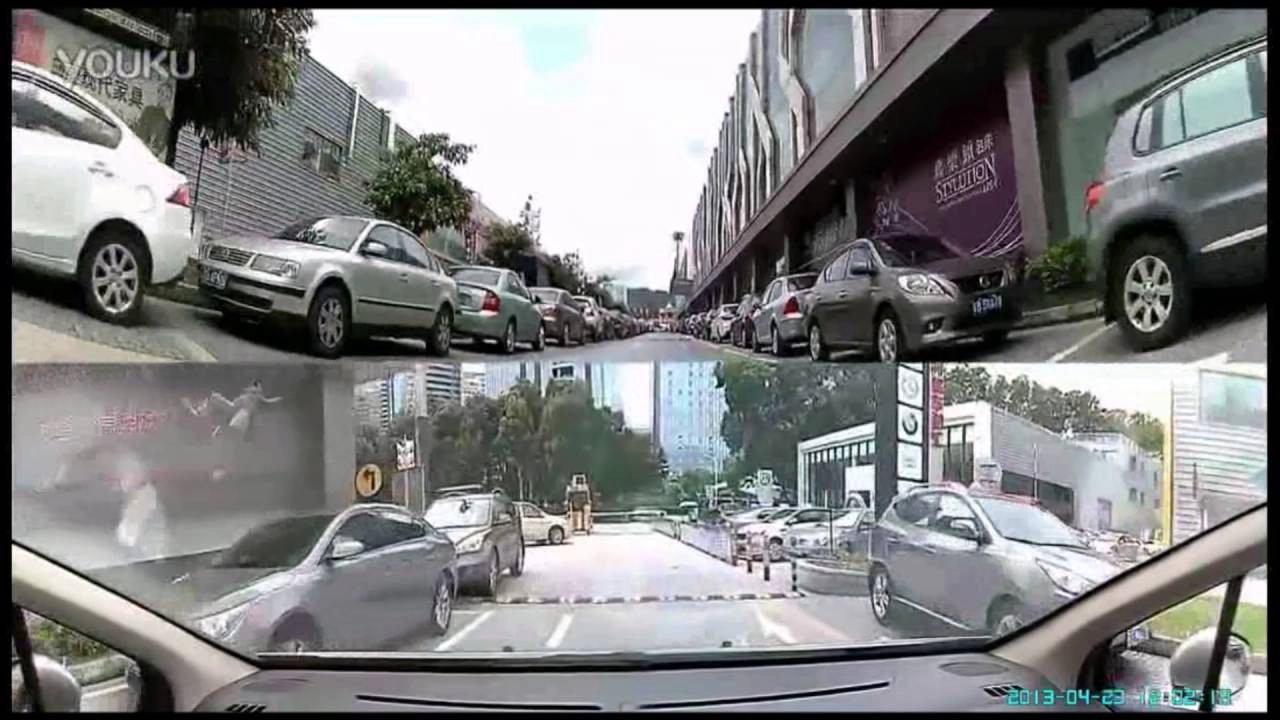

Panoramik sistem perspektifi, sürüş yörüngesine göre dinamik olarak hareket edecek ve aracın etrafında 360 derecelik bir görüntü sağlayacaktır. Tipik olarak, dört ila beş yüksek tanımlı aralıklı (HDR) 1 megapiksel kamera, LVDS veya Hızlı Ethernet gibi uygun maliyetli bağlantılar kullanılarak dağıtılmaktadır. Video sıkıştırma genellikle gerekli iletişim bant genişliğini azaltmak ve kablolama gereksinimlerini azaltmak için kullanılır (örneğin, ekransız bükümlü çift veya koaksiyel kablo kullanılabilir). Diğer sistem gereksinimleri arasında çok portlu bir LVDS veya Ethernet anahtarı, bir güç kaynağı, harici belleğe hızlı erişim için entegre bir DRAM ve sistem maliyetini azaltmak için gömülü bir flash bellek bulunmaktadır.
